Монтаж электромагнитного клапана: пошаговое руководство

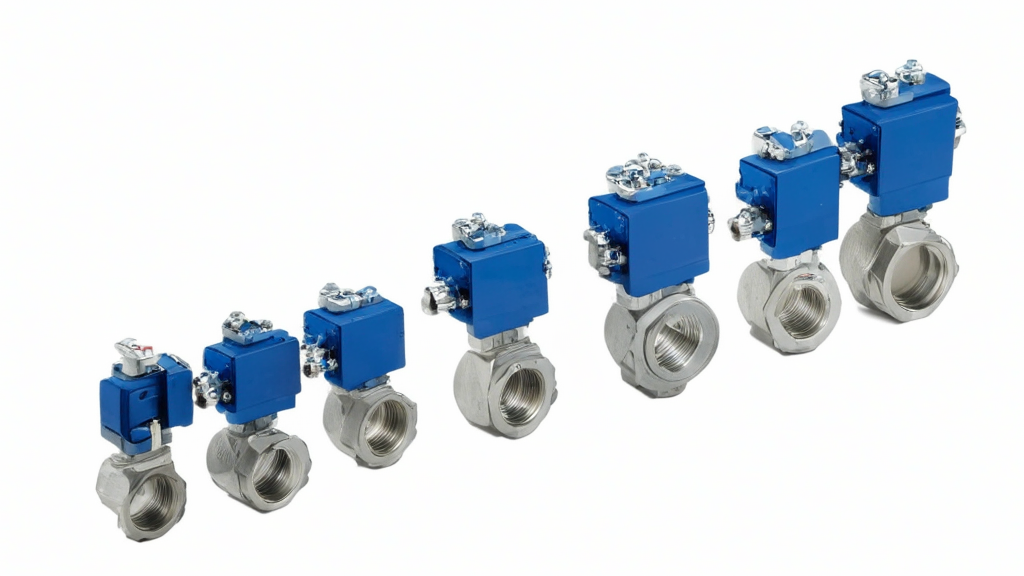

Электромагнитный клапан — монтаж этого устройства требует строгого соблюдения норм безопасности и последовательного выполнения всех этапов работ. Перед началом работ обязательно обесточьте систему, используйте средства индивидуальной защиты и подготовьте рабочее место.

Общие положения и требования безопасности

Монтаж электромагнитных клапанов требует неукоснительного соблюдения норм безопасности. Необходимо обесточить систему перед началом работ. Важно использовать средства индивидуальной защиты.

Подготовка к монтажу электромагнитного клапана

Перед началом монтажа необходимо тщательно подготовить рабочее место. Обязательно следует промыть трубопровод для удаления загрязнений. Рекомендуется установить фильтр, если рабочая среда содержит твердые частицы.

Проверка совместимости и характеристик

Перед непосредственным монтажом электромагнитного клапана критически важно провести тщательную проверку его совместимости с существующей системой и соответствия заявленным характеристикам. Этот этап является определяющим для обеспечения надежной и долговечной работы оборудования, а также предотвращения потенциальных аварийных ситуаций.

Совместимость с рабочей средой:

• Убедитесь, что материал корпуса и уплотнительных элементов клапана химически совместим с рабочей средой (жидкостью или газом), которая будет через него проходить. Несовместимость материалов может привести к коррозии, разрушению уплотнений и, как следствие, к утечкам и выходу клапана из строя.
• Проверьте диапазон рабочих температур и давлений, указанных в технической документации клапана, и сравните их с фактическими параметрами системы. Эксплуатация клапана за пределами допустимых значений может привести к его повреждению или неисправности.

Соответствие электрическим параметрам:

• Убедитесь, что напряжение и частота питания электромагнитной катушки клапана соответствуют параметрам электрической сети. Неправильное подключение может привести к перегреву катушки, ее выходу из строя или даже к короткому замыканию.
• Проверьте степень защиты клапана (IP) от воздействия окружающей среды (влаги, пыли и т.д.) и убедитесь, что она соответствует условиям эксплуатации. Например, для наружной установки или работы в условиях повышенной влажности следует выбирать клапаны с высокой степенью защиты (например, IP65 или выше).

Проверка пропускной способности:

• Рассчитайте необходимую пропускную способность клапана (Kv или Cv) исходя из требуемого расхода рабочей среды. Клапан с недостаточной пропускной способностью может создавать избыточное сопротивление в системе и снижать ее эффективность.
• Убедитесь, что диаметр присоединительных патрубков клапана соответствует диаметру трубопровода. Использование переходников может привести к дополнительным гидравлическим потерям.

Функциональная проверка:

• Перед установкой рекомендуется провести кратковременную проверку работоспособности клапана, подав на него питание и убедившись в его четком открытии и закрытии.
• Проверьте наличие всех необходимых комплектующих и документации (паспорта, инструкции по монтажу и эксплуатации).

Тщательное выполнение этих проверок позволит избежать многих проблем в процессе монтажа и эксплуатации электромагнитного клапана, обеспечив его надежную и безопасную работу на протяжении длительного срока службы.

Очистка трубопровода и установка фильтра

Перед установкой электромагнитного клапана критически важна тщательная очистка трубопровода и, при необходимости, установка фильтра. Наличие загрязнений в системе может привести к серьезным проблемам в работе клапана, включая засорение, износ уплотнений и, в конечном итоге, к его выходу из строя.

Очистка трубопровода:

• Промывка: Перед монтажом нового клапана или после проведения ремонтных работ необходимо тщательно промыть трубопровод. Для этого можно использовать рабочую среду (воду, масло, газ) или специальные промывочные жидкости. Промывка должна производиться до тех пор, пока из трубопровода не будет выходить чистая жидкость без видимых загрязнений.
• Удаление окалины и ржавчины: В старых трубопроводах может скапливаться окалина и ржавчина. Для их удаления можно использовать механические методы (например, очистку щеткой) или химические средства. Важно тщательно удалить все остатки окалины и ржавчины, чтобы они не попали в клапан.
• Продувка сжатым воздухом: После промывки рекомендуется продуть трубопровод сжатым воздухом для удаления остатков жидкости и мелких частиц.

Установка фильтра:

• Необходимость фильтрации: Если рабочая среда содержит твердые частицы (например, песок, окалина, ржавчина), установка фильтра перед электромагнитным клапаном является обязательной. Фильтр предотвратит попадание этих частиц в клапан и защитит его от повреждений.
• Выбор фильтра: При выборе фильтра необходимо учитывать размер твердых частиц, которые необходимо отфильтровать, а также пропускную способность системы. Рекомендуется устанавливать фильтры с размером ячейки не более 800 мкм.
• Расположение фильтра: Фильтр должен быть установлен непосредственно перед электромагнитным клапаном, чтобы обеспечить максимальную защиту. Важно установить фильтр в соответствии с инструкцией производителя, соблюдая направление потока рабочей среды.
• Обслуживание фильтра: Фильтр необходимо регулярно очищать или заменять в соответствии с рекомендациями производителя. Загрязненный фильтр может снизить пропускную способность системы и создать дополнительное сопротивление.

Тщательная очистка трубопровода и установка фильтра являются важными этапами подготовки к монтажу электромагнитного клапана. Эти меры предотвратят повреждение клапана и обеспечат его надежную и долговечную работу.

Пошаговый процесс монтажа

Монтаж электромагнитного клапана включает несколько ключевых этапов. Важно соблюдать последовательность действий для обеспечения надежной и безопасной работы. Необходимо учитывать направление потока и ориентацию клапана.

Определение направления потока и ориентация клапана

Правильное определение направления потока рабочей среды и ориентация электромагнитного клапана являются критически важными для его эффективной и надежной работы. Несоблюдение этих требований может привести к неправильной работе клапана, снижению его пропускной способности, повреждению внутренних компонентов и даже к аварийным ситуациям.

Определение направления потока:

• Маркировка на корпусе: Большинство электромагнитных клапанов имеют стрелку на корпусе, указывающую направление потока рабочей среды. Обязательно убедитесь, что направление стрелки совпадает с направлением потока в трубопроводе.
• Техническая документация: В технической документации клапана также указывается направление потока. Внимательно изучите документацию перед установкой.
• Конструктивные особенности: В некоторых случаях направление потока можно определить по конструктивным особенностям клапана. Например, у клапанов с наклонным седлом поток обычно направлен под углом к седлу.

Ориентация клапана:

• Рекомендуемое положение: Рекомендуемое установочное положение клапана — горизонтальное, катушкой электромагнита вверх. Это обеспечивает оптимальное охлаждение катушки и предотвращает попадание конденсата внутрь.
• Вертикальная установка: Для клапанов прямого действия допускается вертикальная установка. Однако в этом случае необходимо убедиться, что катушка электромагнита находится сверху, чтобы предотвратить попадание загрязнений и конденсата внутрь.
• Недопустимые положения: Не рекомендуется устанавливать клапан катушкой вниз, так как это может привести к перегреву катушки и ее выходу из строя. Также не рекомендуется устанавливать клапан в местах с сильной вибрацией или вблизи источников тепла.

Дополнительные рекомендации:

• Параллельность трубопроводов: Перед монтажом клапана убедитесь, что подводящий и отводящий трубопроводы параллельны друг другу.
• Опора для клапана: Если клапан имеет большой вес, необходимо предусмотреть опору для предотвращения деформации трубопровода.
• Защита от внешних воздействий: Защитите клапан от воздействия прямых солнечных лучей, дождя и снега.

Правильное определение направления потока и ориентация клапана обеспечат его надежную и долговечную работу, а также предотвратят возможные аварийные ситуации. Всегда следуйте инструкциям производителя и соблюдайте меры предосторожности при монтаже электромагнитных клапанов.

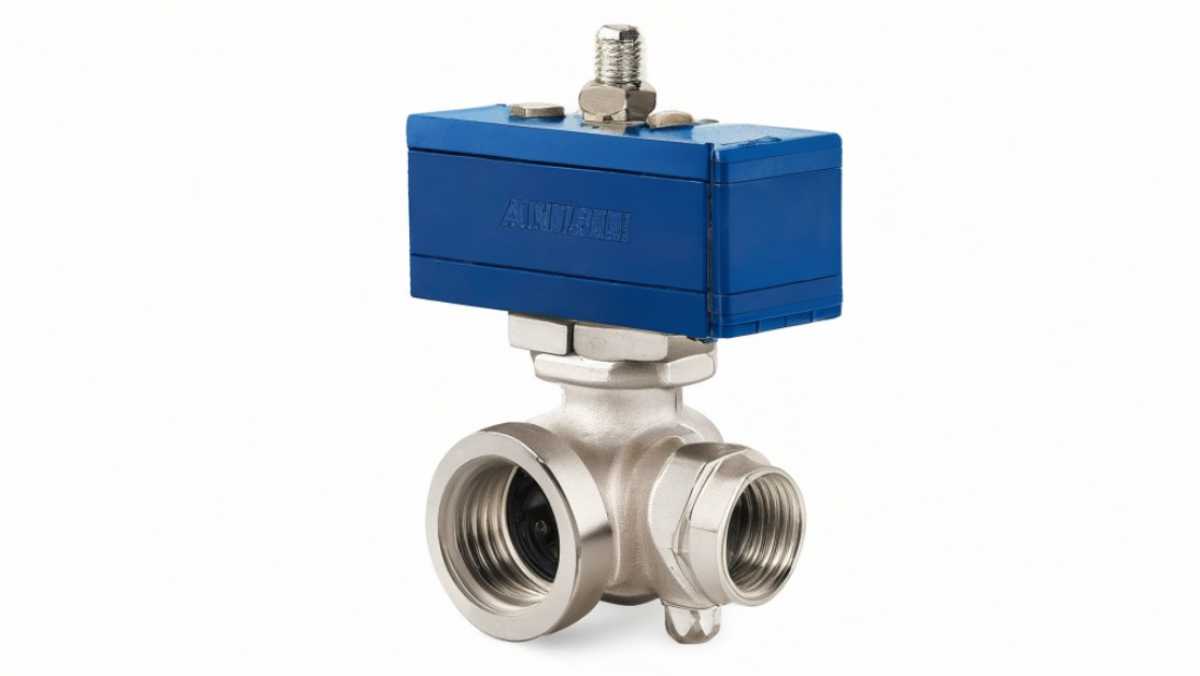

Механическое подключение клапана к трубопроводу

Механическое подключение электромагнитного клапана к трубопроводу является ответственным этапом монтажа, от которого зависит герметичность и надежность соединения. Неправильное подключение может привести к утечкам рабочей среды, снижению эффективности системы и даже к аварийным ситуациям.

Типы соединений:

• Резьбовые соединения: Наиболее распространенный тип соединения для электромагнитных клапанов небольшого диаметра. При использовании резьбовых соединений необходимо применять уплотнительные материалы (например, тефлоновую ленту или лен) для обеспечения герметичности.
• Фланцевые соединения: Используются для клапанов большего диаметра и в системах с высоким давлением. Фланцевые соединения обеспечивают более надежное и герметичное соединение, чем резьбовые.
• Сварные соединения: Используются в системах, где требуется максимальная герметичность и надежность соединения. Сварные соединения требуют квалифицированного персонала и специального оборудования.

Подготовка к подключению:

• Очистка резьбы: Перед подключением клапана необходимо очистить резьбу на трубопроводе и клапане от загрязнений и ржавчины.
• Проверка резьбы: Убедитесь, что резьба на трубопроводе и клапане не повреждена и соответствует друг другу.
• Подготовка фланцев: При использовании фланцевых соединений необходимо проверить состояние уплотнительных поверхностей фланцев и убедиться в отсутствии повреждений.

Процесс подключения:

• Резьбовое соединение: Нанесите уплотнительный материал на резьбу трубопровода и аккуратно наверните клапан на трубопровод. Не затягивайте соединение слишком сильно, чтобы не повредить резьбу.
• Фланцевое соединение: Установите уплотнительную прокладку между фланцами и соедините их болтами. Затягивайте болты равномерно, чтобы обеспечить равномерное прижатие прокладки.
• Сварное соединение: Выполните сварку в соответствии с требованиями нормативной документации. После сварки необходимо проверить герметичность соединения.

Проверка герметичности:

• После подключения клапана к трубопроводу необходимо проверить герметичность соединения. Для этого можно использовать мыльный раствор или специальные течеискатели.
• При обнаружении утечек необходимо устранить их, затянув соединение или заменив уплотнительные материалы.

Правильное механическое подключение клапана к трубопроводу обеспечит герметичность и надежность соединения, а также предотвратит утечки рабочей среды и обеспечит безопасную и эффективную работу системы.

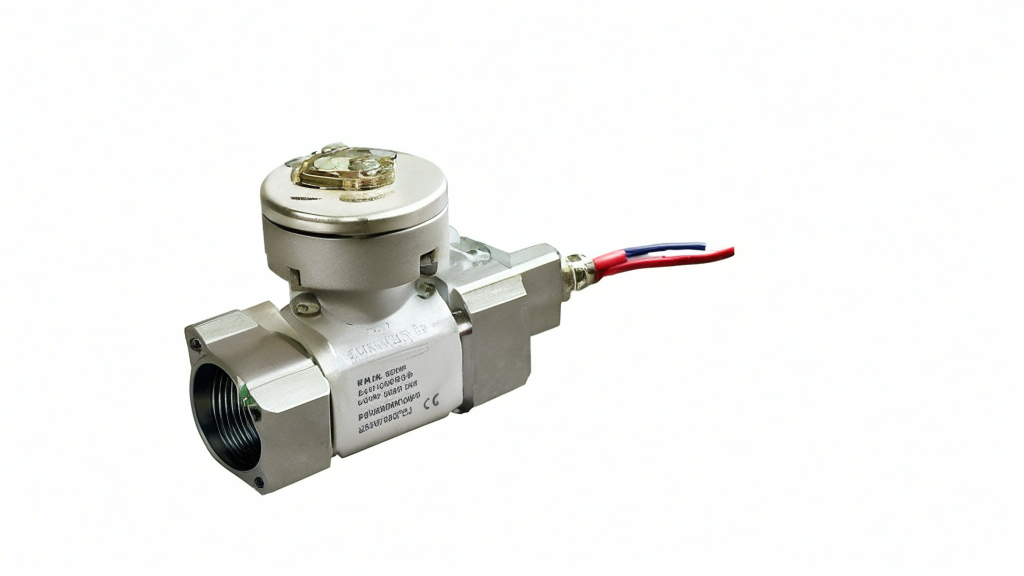

Электрическое подключение и заземление

Электрическое подключение и заземление электромагнитного клапана являются ключевыми этапами монтажа, обеспечивающими его безопасную и надежную работу. Неправильное подключение может привести к поражению электрическим током, повреждению оборудования и нарушению работы системы.

Подключение питания:

• Соответствие напряжения: Убедитесь, что напряжение питания электромагнитной катушки клапана соответствует напряжению электрической сети. Неправильное напряжение может привести к перегреву или выходу из строя катушки.
• Схема подключения: Подключите провода питания к клеммам катушки в соответствии со схемой подключения, указанной в технической документации клапана.
• Тип кабеля: Используйте кабель соответствующего сечения и типа, предназначенный для подключения электрооборудования.
• U-образная петля: При монтаже электрического кабеля сформируйте U-образную петлю, чтобы предотвратить натяжение кабеля и повреждение клемм.

Заземление:

• Необходимость заземления: Металлический корпус электромагнитного клапана должен быть заземлен для защиты от поражения электрическим током в случае пробоя изоляции.
• Точка заземления: Подключите провод заземления к специальной клемме заземления на корпусе клапана.
• Надежность соединения: Убедитесь в надежности соединения провода заземления с корпусом клапана и с контуром заземления.

Дополнительные меры безопасности:

• Автоматический выключатель: Установите автоматический выключатель в цепь питания электромагнитного клапана для защиты от короткого замыкания и перегрузки.
• Устройство защитного отключения (УЗО): Рекомендуется установить УЗО для повышения безопасности и защиты от поражения электрическим током.
• Квалифицированный персонал: Электрическое подключение и заземление электромагнитного клапана должны выполняться квалифицированным персоналом, имеющим соответствующий допуск.

Проверка после подключения:

• Проверка напряжения: После подключения питания проверьте напряжение на клеммах катушки с помощью вольтметра.
• Проверка заземления: Проверьте наличие заземления с помощью омметра или специального прибора для проверки заземления.

Правильное электрическое подключение и заземление электромагнитного клапана обеспечат его безопасную и надежную работу, а также защитят персонал от поражения электрическим током.

Проверка и ввод в эксплуатацию

После завершения монтажа электромагнитного клапана необходимо провести тщательную проверку и ввод в эксплуатацию, чтобы убедиться в его правильной работе и безопасности. Этот этап является завершающим и гарантирует, что клапан будет функционировать в соответствии с требованиями системы.

Визуальный осмотр:

• Состояние клапана: Проверьте корпус клапана на наличие повреждений, трещин или деформаций.
• Соединения: Убедитесь, что все соединения (резьбовые, фланцевые, сварные) надежно затянуты и не имеют признаков утечек.
• Электрические соединения: Проверьте надежность подключения проводов питания и заземления к клеммам катушки и корпусу клапана.
• Маркировка: Убедитесь, что маркировка на корпусе клапана соответствует требованиям системы и что направление потока указано правильно.

Проверка электрической части:

• Напряжение питания: Измерьте напряжение питания на клеммах катушки с помощью вольтметра и убедитесь, что оно соответствует номинальному значению.
• Сопротивление изоляции: Измерьте сопротивление изоляции между корпусом клапана и проводами питания с помощью мегомметра и убедитесь, что оно находится в пределах допустимых значений.
• Работа катушки: Подайте питание на катушку и убедитесь, что клапан четко открывается и закрывается. Проверьте время срабатывания клапана.

Проверка герметичности:

• Гидравлические испытания: Подключите клапан к системе и подайте рабочее давление. Проверьте все соединения на наличие утечек с помощью мыльного раствора или специальных течеискателей.
• Пневматические испытания: Если клапан используется в пневматической системе, проведите аналогичные испытания с использованием сжатого воздуха.

Ввод в эксплуатацию:

• Настройка параметров: При необходимости настройте параметры работы клапана (например, время открытия/закрытия, давление срабатывания) в соответствии с требованиями системы.
• Тестирование в рабочих условиях: Проведите тестирование клапана в реальных рабочих условиях, чтобы убедиться в его правильной работе и соответствии требованиям системы.
• Обучение персонала: Обучите персонал правилам эксплуатации и обслуживания электромагнитного клапана.

Документация:

• Запись результатов проверки: Запишите результаты проверки и ввода в эксплуатацию в специальный журнал.
• Инструкция по эксплуатации: Предоставьте персоналу инструкцию по эксплуатации и обслуживанию клапана.

Тщательная проверка и ввод в эксплуатацию электромагнитного клапана гарантируют его надежную и безопасную работу, а также продлевают срок его службы.

Таблица: Монтаж электромагнитного клапана — пошаговое руководство

Рекомендации по техническому обслуживанию

Регулярное техническое обслуживание электромагнитного клапана является залогом его долговечной и надежной работы. Своевременное выявление и устранение неисправностей позволяет предотвратить серьезные поломки и продлить срок службы оборудования.

Регулярный осмотр:

• Внешний осмотр: Периодически проводите внешний осмотр клапана на предмет повреждений корпуса, утечек, коррозии и других дефектов.
• Проверка соединений: Убедитесь, что все соединения (резьбовые, фланцевые, электрические) надежно затянуты и не имеют признаков ослабления.
• Состояние катушки: Проверьте состояние электромагнитной катушки на предмет перегрева, повреждений изоляции и других дефектов.

Очистка:

• Очистка корпуса: Регулярно очищайте корпус клапана от пыли, грязи и других загрязнений.
• Очистка фильтра: Если перед клапаном установлен фильтр, регулярно очищайте или заменяйте его в соответствии с рекомендациями производителя.
• Очистка внутренних элементов: При необходимости проводите очистку внутренних элементов клапана от отложений и загрязнений.

Смазка:

• Смазка подвижных частей: Если конструкция клапана предусматривает смазку подвижных частей, регулярно смазывайте их в соответствии с рекомендациями производителя.

Проверка электрических параметров:

• Напряжение питания: Периодически проверяйте напряжение питания на клеммах катушки с помощью вольтметра и убедитесь, что оно соответствует номинальному значению.
• Сопротивление изоляции: Измеряйте сопротивление изоляции между корпусом клапана и проводами питания с помощью мегомметра и убедитесь, что оно находится в пределах допустимых значений.

Замена изношенных деталей:

• Уплотнительные элементы: Регулярно заменяйте изношенные уплотнительные элементы (прокладки, сальники) для предотвращения утечек.
• Катушка электромагнита: При выходе из строя катушки электромагнита замените ее на новую.

Соблюдение рекомендаций производителя:

• Инструкция по эксплуатации: Внимательно изучите инструкцию по эксплуатации клапана и следуйте рекомендациям производителя по техническому обслуживанию.
• График обслуживания: Составьте график технического обслуживания клапана и строго его придерживайтесь.

Ведение документации:

• Журнал обслуживания: Ведите журнал обслуживания клапана, в котором фиксируйте все проведенные работы и обнаруженные неисправности.

Регулярное и качественное техническое обслуживание электромагнитного клапана обеспечит его надежную и долговечную работу, а также предотвратит возникновение аварийных ситуаций.

Специалисты компании Би Энд Би Инжиниринг считают, что грамотное соблюдение всех этапов монтажа и регулярное техническое обслуживание электромагнитного клапана позволяет обеспечить его бесперебойную и долгосрочную эксплуатацию в любых условиях.

FAQ

Какие основные этапы включает монтаж электромагнитного клапана?

Подготовка трубопровода, проверка совместимости, механический и электрический монтаж, проверка и ввод в эксплуатацию.

Нужно ли фильтровать рабочую среду перед клапаном?

Да, фильтр обязателен при наличии твердых частиц в среде для предотвращения засорения и поломки клапана.

Какое положение считается оптимальным для установки клапана?

Горизонтальное, катушкой вверх — это обеспечивает охлаждение и защищает от конденсата.

Можно ли подключать клапан без заземления?

Нет, заземление обязательно для безопасности и предотвращения поражения электрическим током.

Как часто нужно проводить техническое обслуживание клапана?

Рекомендуется не реже одного раза в полгода, а также после внеплановых остановок системы.

Что делать, если клапан не открывается или не закрывается?

Проверьте электропитание, целостность катушки и отсутствие загрязнений в механизме.

Можно ли использовать электромагнитный клапан для агрессивных сред?

Да, при условии правильного выбора материалов корпуса и уплотнений, совместимых с рабочей средой.

Какие ошибки чаще всего допускают при монтаже?

Неправильная ориентация, отсутствие фильтра, несоблюдение требований по заземлению и плохая герметизация соединений.
